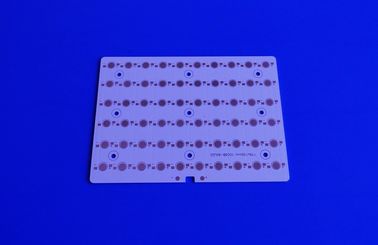

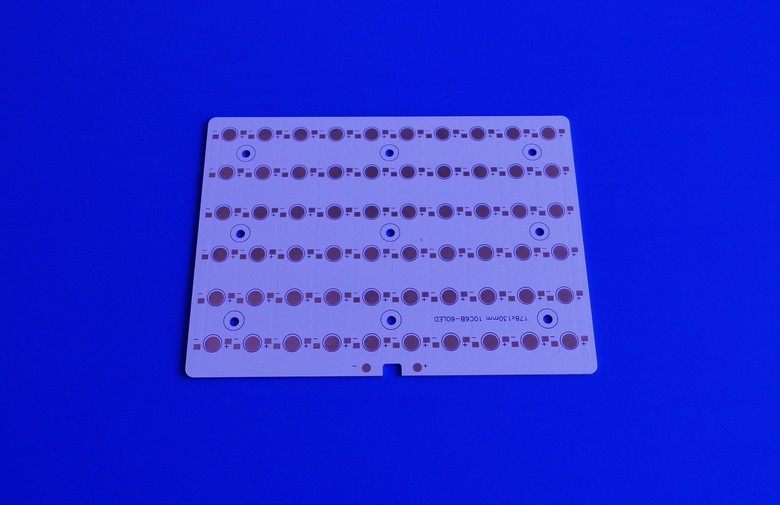

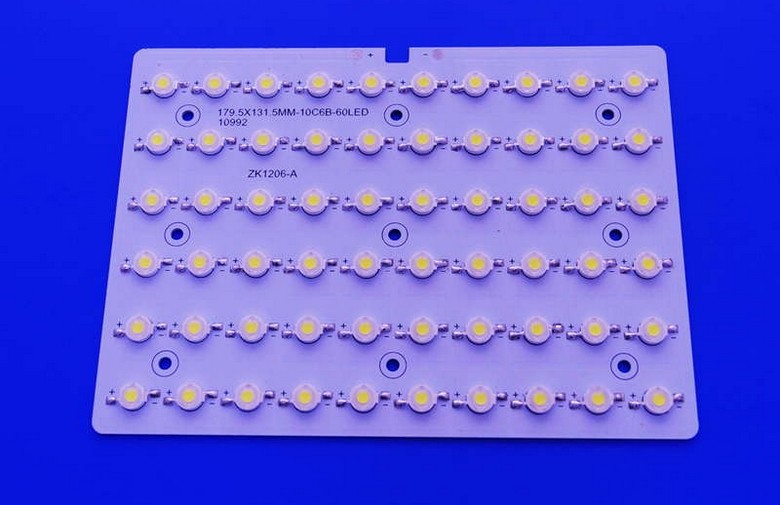

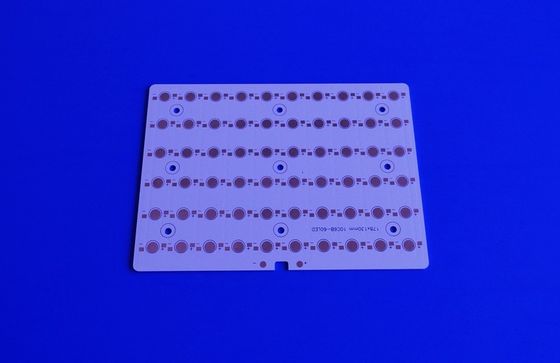

Carte PCB LED SMD personnalisée 60 W avec lentille optique, circuit parallèle série 10 6 pour l'éclairage public

Nom De Marque:	Sunshineopto
Numéro De Modèle:	SP6X10
Nombre De Pièces:	50
Prix:	negotiate
Détails De L'emballage:	20pcs lentille /parcel 32x18x12cm/2.5kgs
Conditions De Paiement:	T/T, Paypal, Western Union, gramme d'argent

Informations détaillées

Description du produit

Notes et critiques

Informations détaillées

Lieu d'origine:

Shenzhen (Chine).

Certification:

RoHS,CE,SGS

Taille de l'objectif:

200x150x11.65 mm

Taille du PCB:

179x130 mm

Angle de faisceau d'objectif:

60x120 degrés

Matériau de la lentille:

Circuit imprimé:

10 séries 6 parallèles

Conducteur Model:

AT1751-10S6P

Capacité d'approvisionnement:

5000PCS/MONTHs

Mettre en évidence:

carte PCB légère menée

Le Cree a mené la carte PCB

Description du produit

Carte PCB LED SMD personnalisée 60 W avec lentille optique, circuit parallèle série 10 6 pour l'éclairage public

Principales fonctionnalités

L'architecture optimisée des circuits parallèles de la série 10 6 offre un excellent équilibre électrique, une distribution de courant stable et une fiabilité améliorée du système tout en aidant les fabricants d'éclairage à atteindre une efficacité lumineuse plus élevée et des taux de défaillance inférieurs dans les applications d'éclairage public à haute puissance.
Par rapport aux circuits imprimés FR4 classiques, le substrat en aluminium améliore considérablement les performances thermiques, protégeant les LED de l'accumulation excessive de chaleur tout en assurant des performances d'éclairage constantes dans les environnements extérieurs difficiles.

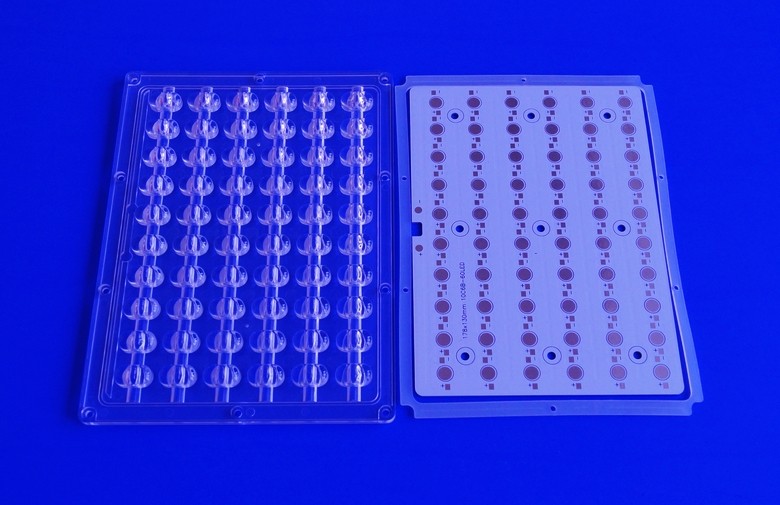

Le système de lentilles optiques de précision maximise l'efficacité de l'éclairage de la chaussée en assurant une répartition uniforme de la lumière, en améliorant la visibilité de la surface de la route, en réduisant l'éblouissement et en minimisant les déversements de lumière au-delà de la zone d'éclairage cible.
Plage de température de fonctionnement : -35°C à +70°C
Plusieurs options de lentilles optiques disponibles pour différents angles de faisceau

Caractéristiques

Numéro de modèle.	SP6X10
Pièces principales	Lentille 60 W + joint en silicone + LED de montage AL PCB + pilote constant LED étanche
Taille de l'objectif	200x150x11,65mm
Taille du PCB	179x130mm
Angle de faisceau	60x120 degrés
Circuit imprimé	10 séries 6 parallèles
Matériau de la lentille	PC
Boîtier du pilote	Boîtier en plastique ou en aluminium au choix

Taille de la lentille LED

Applications

Réverbère
Lumière du tunnel
Lumière pour grande hauteur
Lumière de chaussée
Éclairage du parking
Lumière d'entrepôt
Lumière de jardin

Informations d'expédition et de livraison

Méthode d'expédition	Délai de livraison
DHL/UPS/TNT/FEDEX	4-5 jours ouvrables
SME	10-15 jours ouvrables
Registre du courrier aérien de HK Post	15-18 jours ouvrables
Conditions commerciales	FOB \| EXW \| CNF
Disponibilité des échantillons	OUI
Délai de livraison standard	3-4 jours ouvrables

FAQ

Q : Que signifie la configuration du circuit parallèle série 10 6 (10S6P) ?

R : Une configuration 10S6P signifie que les LED sont disposées en 10 LED connectées en série et 6 chaînes parallèles, fournissant une distribution équilibrée de tension et de courant qui améliore l'efficacité électrique, la fiabilité et les performances thermiques.

Q : L’angle du faisceau optique peut-il être personnalisé ?

R : Oui. Nous proposons plusieurs distributions optiques d'éclairage public et pouvons développer des angles de faisceau personnalisés en fonction des classifications routières, des hauteurs des poteaux, de l'espacement des installations et des exigences du projet.

Q : Offrez-vous des services OEM et ODM ?

R : Oui. Nous proposons une personnalisation complète, y compris la disposition des circuits imprimés, la configuration des LED, la conception des lentilles optiques, l'optimisation des circuits, les dimensions des modules, la marque, l'emballage et une assistance technique complète.

Q : Pouvez-vous fournir des modules LED entièrement assemblés ?

R : Oui. Nous proposons des services de fabrication complets comprenant la fabrication de circuits imprimés, l'assemblage SMT, l'installation de lentilles optiques, les tests, le vieillissement et les modules LED intégrés prêts à installer.

Q : L'usine peut-elle fournir des échantillons ?
R : Des échantillons sont généralement disponibles pour vérifier les dimensions, la méthode de montage, les performances optiques et la compatibilité des luminaires. La politique d'échantillonnage dépend du projet et de la quantité commandée.

Q : Quels sont les MOQ et les délais de livraison typiques ?
R : Le MOQ et le délai de livraison dépendent du fait que le produit soit standard ou personnalisé. Les versions standard ont généralement des délais de livraison plus courts, tandis que les modèles personnalisés nécessitent une confirmation basée sur l'outillage, les tests et la planification de la production.

Vous recherchez une usine d’éclairage fiable ?

Nos luminaires haute puissance certifiés CE SGS RoHS sont expédiés dans plus de 50 pays.

Obtenez un devis gratuit dès maintenant.
