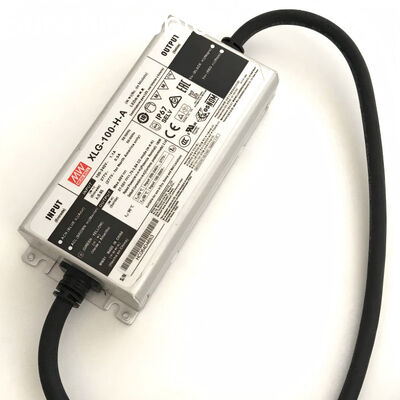

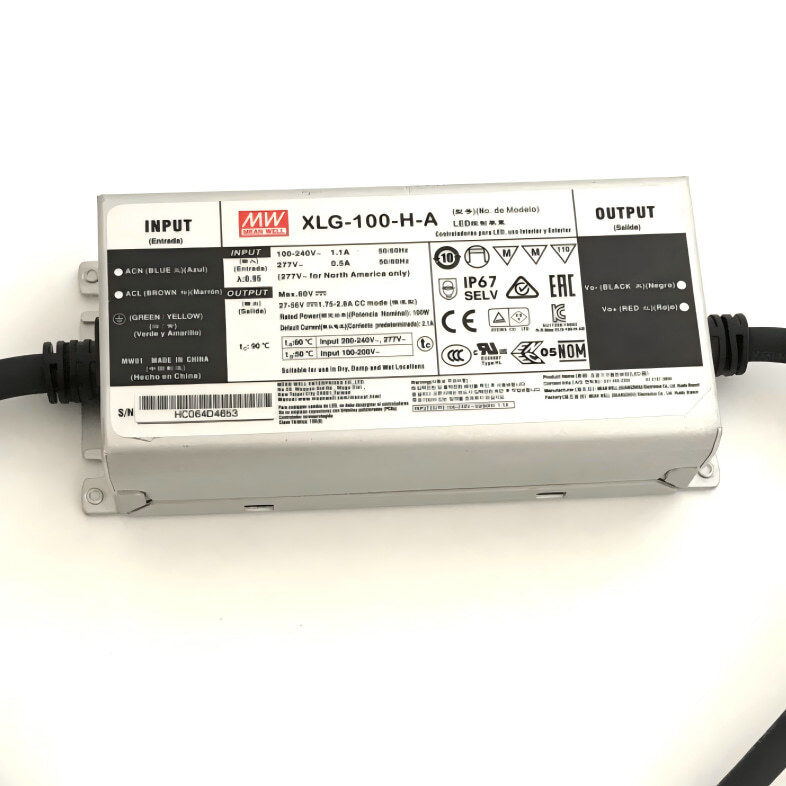

100W IP67 étanche à l'eau à puissance constante alimentation LED avec courant de sortie réglable

MODÈLE

XLG-100-12-A

XLG-100-24-A

TENSION CC

12V

24V

COURANT CONSTANT REGIONRemarque.2

8.4~ 12V

16,8 ~ 24 V

COURANT NOMINAL (Défaut)

8A

4A

PUISSANCE NOMINALE

96W

96W

ONDULATION &BRUIT (maximum.)  Note.3

150mVp-p

240mVp-p

PLAGE DE RÉGLAGE ACTUELLE

Réglable pour Type A uniquement (via le potentiome intégréter)

4 ~ 8A

2 ~ 4A

SORTIR

TOLÉRANCE DE TENSION Remarque.4

±3 .0%

±2 .0%

RÉGULATION DE LIGNE

±0 0,5%

±0 0,5%

RÉGULATION DE CHARGE

±2%

±1%

CONFIGURATION, TEMPS DE MONTÉE    Remarque.6

500MS , 100MS/230ACC ,  1200MS , 100MS/115ACC

TENIR LE TEMPS (Typ.)

12MS/ 230ACC  12MS/ 115ACC

TENSION GAMME          Note.5

100 ~ 305ACC          142 ~ 431VCC

(Veuillez vous référer à "CARACTÉRISTIQUE STATIQUE" ssection)

PLAGE DE FRÉQUENCES

47 ~ 63Hz

POUVOIR FACTEUR

PF≥0 .97/115ACC ,PF≥0 .95/230ACC ,PF≥0 .92/277ACC@complet charger

DISTANCE HARMONIQUE TOTALEORTION

THD< 10% (@charger≥50%/115ACC ,230ACC; @charger≥75%/277ACC)

SAISIR

EFFICACITÉ (Typ.)

92%

92%

COURANT AC

1. 1A / 115ACC      0,5A / 230ACC      0,42A/277ACC

COURANT D'APPEL (Typ.)

FROID COMMENCER 50A(largeur=300µs mesuré à 50% Je parle)à 230ACC;Par NEMA 410

MAXIMUM. Non.de PSU sur 16A DISJONCTEUR

8unités (circuit briseur de taper B) / 14unités  (circuit briseur de taper C)à 230ACC

COURANT DE FUITE

<0 .75mA / 277ACC

NON CHARGER

CONSOMMATION D'ÉNERGIE

Non charger pouvoir consommation <0 .5W(pour standard version)

MODÈLE

XLG-100-LA

XLG-100-HA

COURANT NOMINAL (Défaut)

700mA

2100mA

ÉVALUÉ POUVOIR

100W

100W

COURANT CONSTANT REGION

71 ~ 142V

27 ~ 56V

COURANT DE PLEINE PUISSANCE GAMME

700~1050mA

1750~2780mA

SORTIR

TENSION EN CIRCUIT OUVERT (max.)

149V

60V

AJUSTEMENT ACTUEL. GAMME

350~1050mA

875~2780mA

ONDULATION ACTUELLE

3,0% (@noté  actuel)

TOLÉRANCE ACTUELLE

±5%

ENSEMBLE TEMPS DE DISPONIBILITÉ

500MS/230ACC , 1200MS/115ACC

TENSION GAMME          Note.5

100 ~ 305ACC          142VCC ~ 431VCC

(Veuillez vous référer à "SCARACTÉRISTIQUE TATIQUE" et " CONDUITE MÉTHODES DE DIRIGÉ rubrique MODULE")

PLAGE DE FRÉQUENCES

47 ~ 63Hz

POUVOIR FACTEUR (Typ.)

PF≥0 .97 / 115ACC ,PF≥0 .95 / 230ACC ,PF≥0 .92 / 277ACC à complet charger

(Veuillez vous référer à la section « Caractéristiques du facteur de puissance »)

DISTORSION HARMONIQUE TOTALE

THD< 10 % (@charger≥50%à 115ACC/230ACC ,@charger≥75% à  277ACC)

Veuillez vous référer à « DISTORSION HARMONIQUE TOTALE (THD) " section

SAISIR

EFFICACITÉ (Typ.)

92,5%

91%

COURANT AC (Typ.)

1. 1A / 115ACC          0,5A / 230ACC          0,42A / 277ACC

COURANT D'APPEL (Typ.)

FROID COMMENCER 50A(largeur=300µs mesuré à 50% Je parle)à 230ACC; Par NEMA 410

MAXIMUM. NON. de PSU sur 16A CIRCUIT BRISEUR

8 unités (disjoncteur de type B) / 14 unités (circuit disjoncteur de type C) à 230VAC

COURANT DE FUITE

<0 .75mA / 277ACC

ATTENDRE

CONSOMMATION D'ÉNERGIE

Consommation d'énergie en veille <0 .5Wpour Type AB (Gradation OFF) (pour la version standard)
